MECHANISCHE MERCKMALE UND LEISTUNGEN

  • Rumpfstück, Kolben und sämtliche Teile die in Kontakt mit ihrer äusseren Umgebung sind, sind aus rostfreiem Stahl hergestellt.
  • Runddichtungen und Schutzbalg gewähren Wetterdichte.
  • Keine Wartung.
  • Die Verbindung mit den zu überwachenden Systemen erfolgt mittels zwei Gewindebohrungen Ø M20
  • – Unverstellbare vom Benützer festgelegte Einstellgrösse (n) die beim Einbau festgeklemmt wird (werden).
  • 61.25 : Auswechseln der dynamischen Ringfederscheiben ermöglicht alle Bereiche von 80 bis 2500 daN.
  • 61.35 : > 2500 daN bis 3500 daN.

Bei beiden Doppelkontakt-Modellen DAC2 und DAT2 ist es ratsam, dass der Minimalabstand zwischen den beiden Einstellgrösse (z.B. Alarm u.Stopp) um 10% höher liegt als der höchste Belastungswert (z.B. Einstellgrösse Alarm 1800 daN, Einstellgrösse Stopp 2000 daN), damit jegliche Ueberlappung bei der Umkehrung der Kontakte vermieden wird.

Beim Modell DACT kann ein jeder der beiden Kontakte auf seine eigene Einstellgrösse festgeklemmt werden.

  • Grosse Genauigkeit, Wiederholgenauigkeit ± 5% der Einstellgrösse.
  • Hysterese bei Umkehrung der Kontakte 10% der Einstellgrösse.
  • Eine Ueber lastung > 4000 daN ist für jeden machanischen Anschlag zulässig, ohne dass sich dabei die ursprünglichen Einstellgrösse verändern .
  • Beweglichkeit der Vorrichtung : DAC : 4 mm, DAT : 4 mm, DATC : ± 4 mm.

ELEKTRISCHE MERKMALE

  • Geschützter Mini-Grenztaster Marke “CROUZET” Modell “V4” DIN 41635B oder “CEM – HPE II”.
  • Mit Glass beschichtetes Polyamidgehäuse.
  • Silber-Nickel Kontakte.
  • Umschatkontakt mit gemeinsamem Anschluss.
  • Betriebstemperaturbereich : – 20°C bis +125°C.
  • Mechanische Belastungsfähigkeit : 2 x 105 Arbeitstakte.
  • Maximale Belastbarkeit : 5A
  • Induktiver Stromkreis cos” = 0,8.

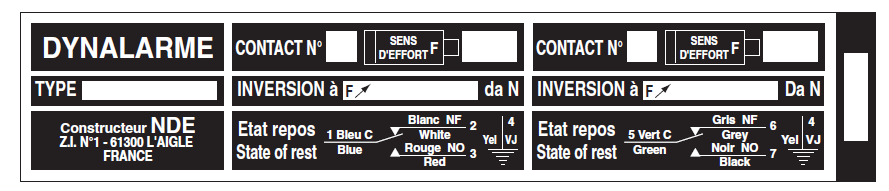

  • Stromlaufplan und Werte der Einstellgrössen sind auf dem an der Aussenseite angebrachten Kennzeichnungsschild ersichtlich.

Auf Anfrage ist DYNALARME mit folgenden Ausstattungen lieferbar :

  • 4 unabhängig wirkende Kontakte, die sämtliche Kombinationen 2/2 – 1/3 – 4 in beiden Beanspruchungsrichtungen erlauben.
  • ein elektronisher Belastungstastersender : Ausgangsmündung 4 – 20 mA.
