Caractéristiques mécaniques et performances

• Corps, piston et toutes pièces en contact avec l’ambiance extérieure sont en acier inoxydable.
• Étanche aux intempéries par joints toriques et soufflet.
• Aucune maintenance.
• Raccordement aux systèmes à surveiller par deux trous taraudés Ø M20 (voir plan d’encombrement p.2).
• Point(s) de consigne(s) indéréglables à des valeurs prédéterminées par l’utilisateur et calées au montage.
• 61.25 : Toutes gammes possible entre 80 et 2500 daN par changement des rondelles ressorts dynamiques.
• 61.35 : > 2500 daN à 3500 daN.

Pour les deux modèles à deux contacts, type DAC 2 et DAT 2, il est souhaitable que l’écart minimum entre chaque consigne (exemple alarme-arrêt) soit supérieur de 10 % de la charge de réglage du point haut (exemple : point alarme 1800 daN, point arrêt 2000 daN) afin d’éviter tout chevauchement dans l’inversion des contacts.

Pour le type DACT, chaque contact intéressant le sens de l’effort peut être calé à sa valeur propre.

• Fidélité, reproductibilité ± 5% du point de consigne.

• Hystérésis d’intervention de contact 10% du point de consigne.

• Surcharge admissible > 4000 daN par butée mécanique sans altération des réglages d’origine.

Mobilité du système : DAC : 4 mm ; DAT : 4 mm ; DATC : ± 4 mm.

NOTE : pour assurer au DYNALARME une longévité maximum dans son fonctionnement, l’élément sensible est précontraint à 80% de la valeur de la consigne dans le type à 1 contact ou de la consigne la plus faible dans le type à 2 contacts, ceci afin d’éviter tout déplacement inutile du piston pendant un fonctionnement normal du système à surveiller.

Caractéristiques Electriques

• Minirupteur protégé marque « CROUZET » type « V4 »
  DIN 41635B ou « CEM – HPE II ».
• Boîtier polyamide chargé de verre.
• Contact argent-nickel.
• Inverseur avec point commun.
• Température d’emploi : – 20°C à +125°C.
• Endurance mécanique : 2 x 105 cycles.
• Intensité maximale : 5A
• Circuit selfique cos » = 0,8.


NOTE : Le DYNALARME est livré avec les minirupteurs
préraccordés par câble à 4 ou 7 conducteurs,
longueur 2 mètres et sortie par presse-étoupe.

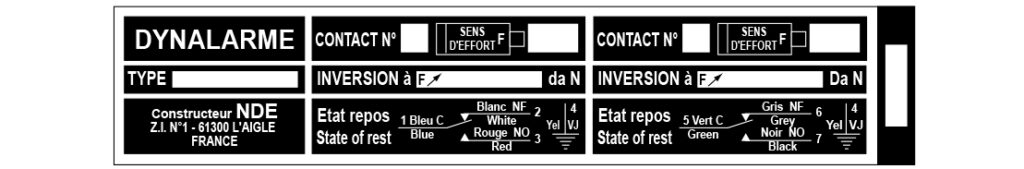

• Schéma de câblage et valeurs de réglage des consignes sur la plaque d’identification extérieure.

Le DYNALARME peut être équipé en option (nous consulter)

• de 4 contacts indépendants permettant toutes les
  combinaisons 2/2 – 1/3 – 4 dans les deux sens d’effort.
• d’un transmetteur d’effort électronique : sortie 4 – 20 mA.
